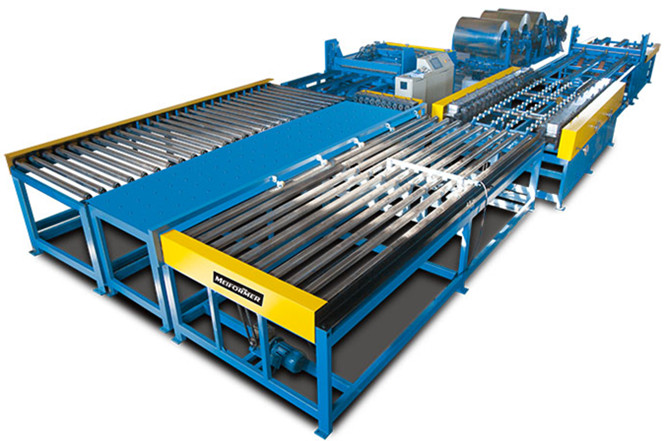

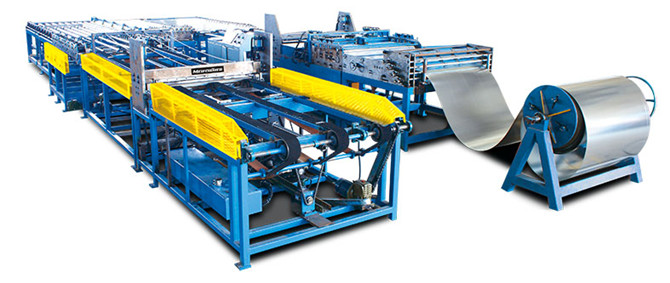

风管全自动生产线 7
此生产线是专为符合欧洲标准（DW-144）的共板式插接法兰而设计的全自动生产线，此生产线采用模块结构设计，包括卷料的校平，压筋，GDF法兰及东洋骨的的切槽切角，东洋骨的雌雄口，双联动GDF法兰成型，自动折弯成“L”，“U”，“口”型风管和风管最后合口，客户也可根据需要选用不同的功能进行组合购买。此生产线采用加强型机架，工业级数控系统及MEIFORMER公司专用的风管生产线软件组成。PLC控制，全电脑操作，只需输入所要制作的风管尺寸，数量等资料，生产线将为您生产出合格满意的风管。极大地提高生产率和节约人工和材料。法兰高度可按客户要求定制。
MEIFORMER全自动风管流水线特点:

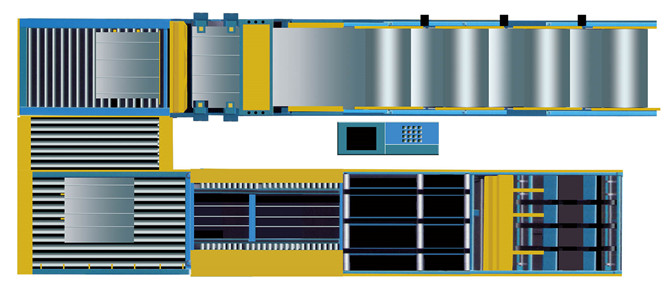

● 整条流水线结构布局合理，可呈“Z”或“U”型分布
● 模块化设计，可根据不同的需要选择不同功能的模块进行灵活组合
● 可自动实现如下功能：平板定尺寸开料,4片料风管加工,“L“型“U“型
“口“型风管加工

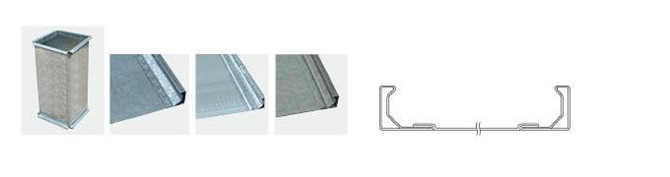

● 自动加工完成风管的GDF法兰和按扣式咬口
● 卷料自动送料系统,自动完成风管加强筋
● 卷料矫平功能,自动完成风管切槽，切角功能
通用技术参数:
● 材料厚度范围: 0.4—1.2mm
● 板料宽度:150-1300mm . 1500 mm为选择
● 长度精度: ± 0,5mm
● 对角线精度: ± 0,8mm
● 流水线速度:最大到（ Up to ）18M/ min.
● 驱动:全液压（Hydraulic drive）
● 总功率:32KW
● 压筋:标准型式，符合风管制作工艺（● 切槽切角:MEIFORMER公司专业
● 设计的组合模具用于风管切槽切角，适合GDF，插接式法兰，按扣式，
联合角式咬口等风管制作工艺.
● 数控: 日本三菱数控系统
