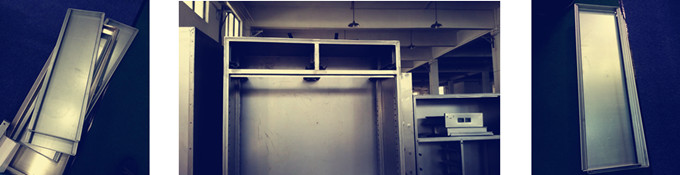

文件柜、电器柜面板生产线





文件柜,电器柜面板,冲剪折加工中心

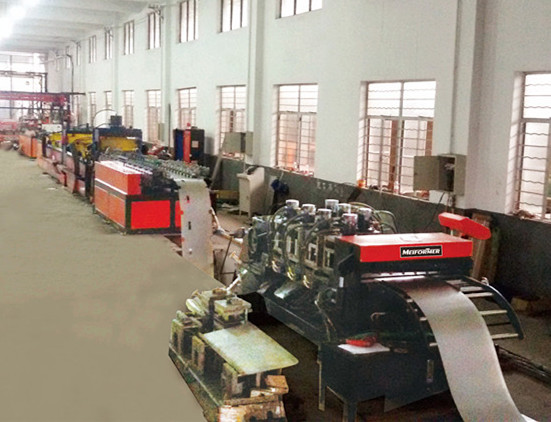

生产工艺开卷放料—校平—伺服送料—冲孔系统—切断—双边滚压成型—自动折弯系统—收料台


设备组成;

设备由放料机、校平机、伺服送料、冲孔系统、切断一体机、双机联动成型主机、自动折弯系统、收料台、PLC电器控制部分等组成。


设备结构概述:
本生产线可生产不同规格的各种面板,集合了数控控制完成冲、剪、折工序,大大节约人工,提高工作效率。
可作为传统数控冲床,数控折弯机,数控剪板机的有力补充。

不同规格通过数控设定完成。如需要冲不同的孔,可通过更换冲模完成。辊弯机采用双机联动组合可调式。

1、轧制适用板材:根据图纸

2、辊压速度:8-12m/min

3、成型道次: 16-22道 依据不同型材

4、底架:45#方管钢焊接而成,上铺钢板龙门刨平

5、侧板:独立式整体牌坊,整体加工,强度高

6、传动方式:链条传动 ,上下辊轮配备联动齿轮 保证传动力

7、剪切冲压系统:采用液压动力 设计合理,耐用

8、切断刀材料:CR12MOV;淬火HRC58-62

9、液压系统工作压力:15MPa

10、轧辊材料:采用优质GCR15号钢锻钢数控加工后表面镀硬铬处理 高频淬火Hrc58-60

11、主轴直径:GCR40¢75mm 调质处理

12、主机功率:7.5KW 电机配摆线针轮减速机

13、液压系统电机功率:7.5KW

14、液压切断保证无毛刺,PLC自动控制长度精准切断
